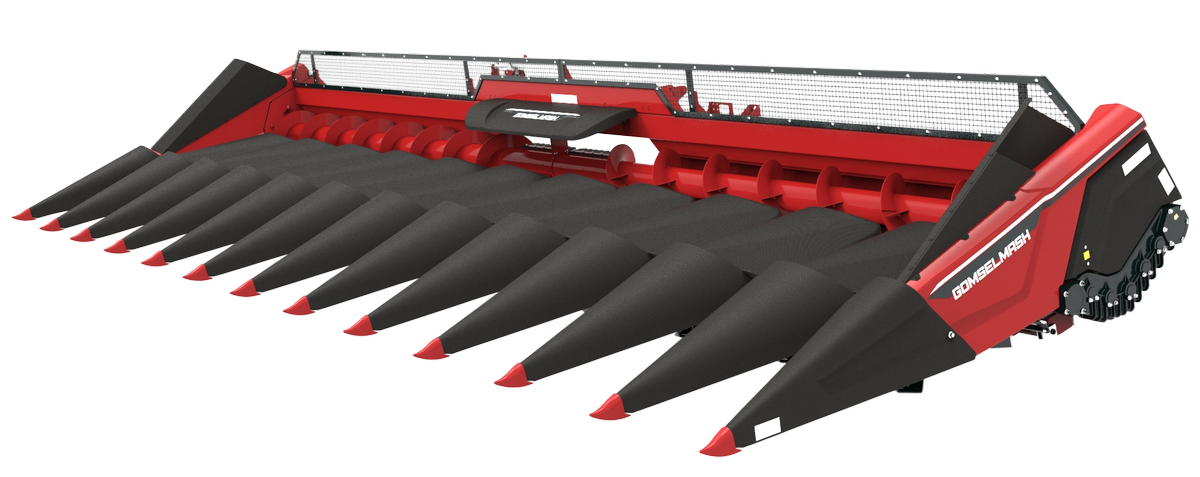

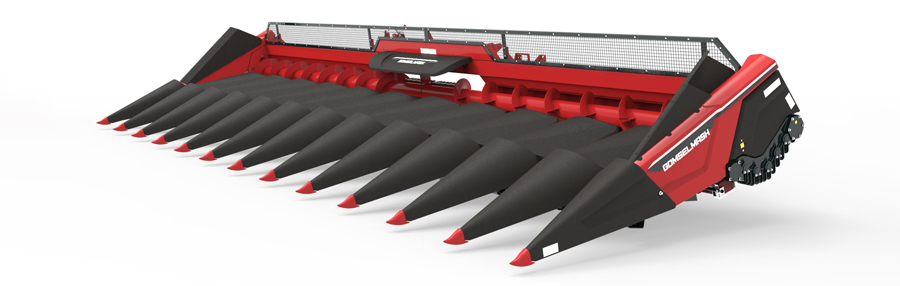

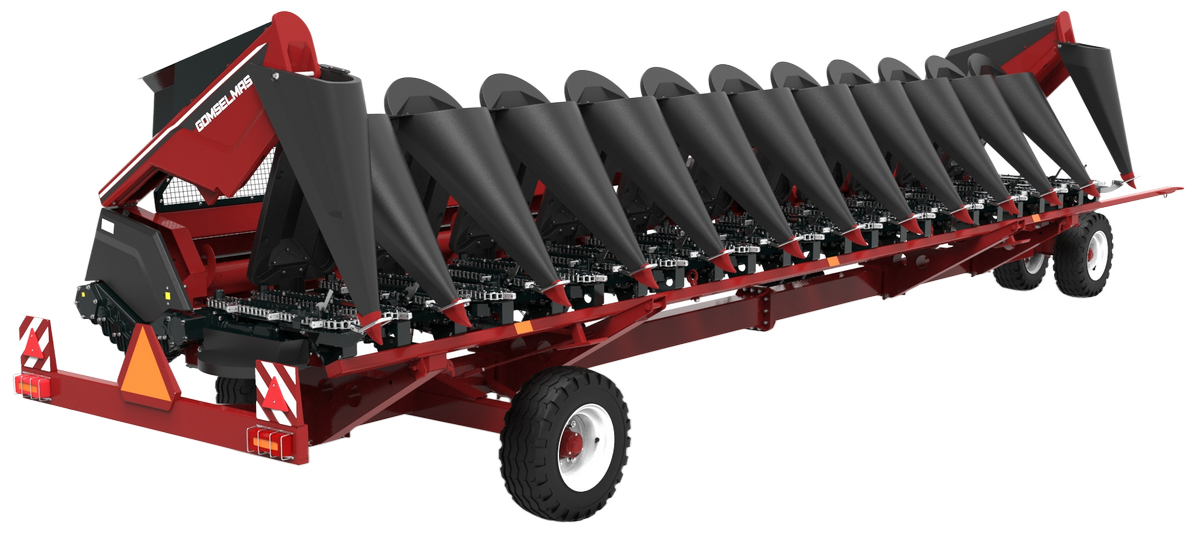

Жатка для уборки кукурузы на зерно 12–рядная ЖК-12 агрегатируется с зерноуборочным комбайном GS2124.
Жатка предназначена для отделения початков от стеблей кукурузы, подачи початков к транспортёру наклонной камеры комбайна, срезания стеблей, измельчения и разбрасывания листостебельной массы по полю.
Жатка включает в себя:
- раму;

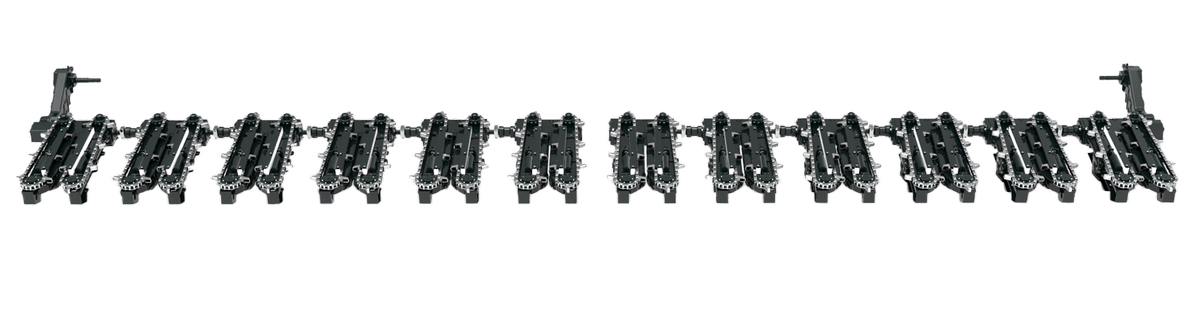

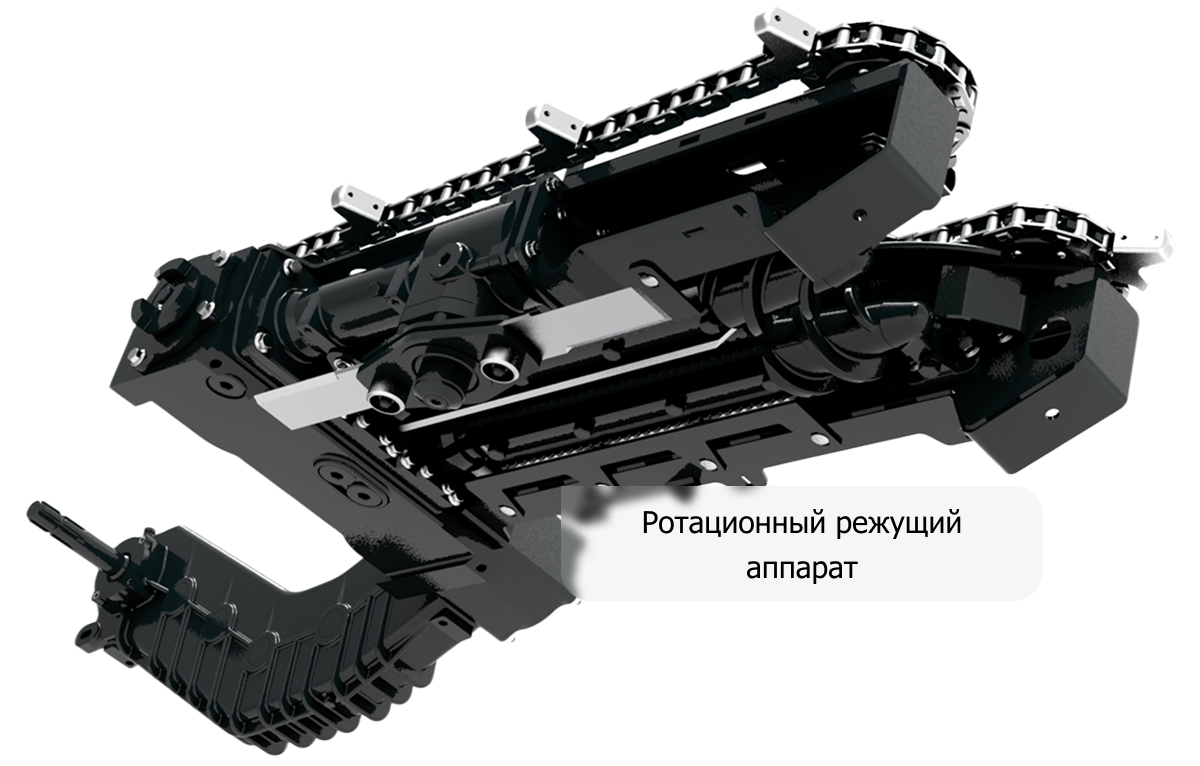

- русла с приводными редукторами, початкоотделяющими вальцами, транспортирующими цепями и ротационными режущими аппаратами;

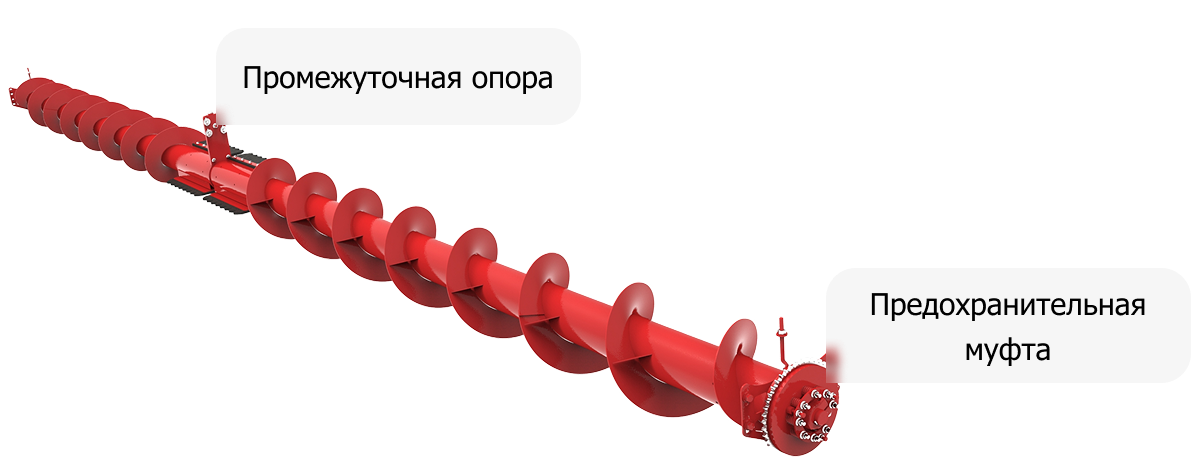

- шнек с предохранительной муфтой;
- механизм навески на наклонную камеру комбайна;
- привод рабочих органов;
- устройство загиба стерни;
- полимерные делители;
- защитные ограждения.
Основные инновационные решения, применённые в конструкции жатки

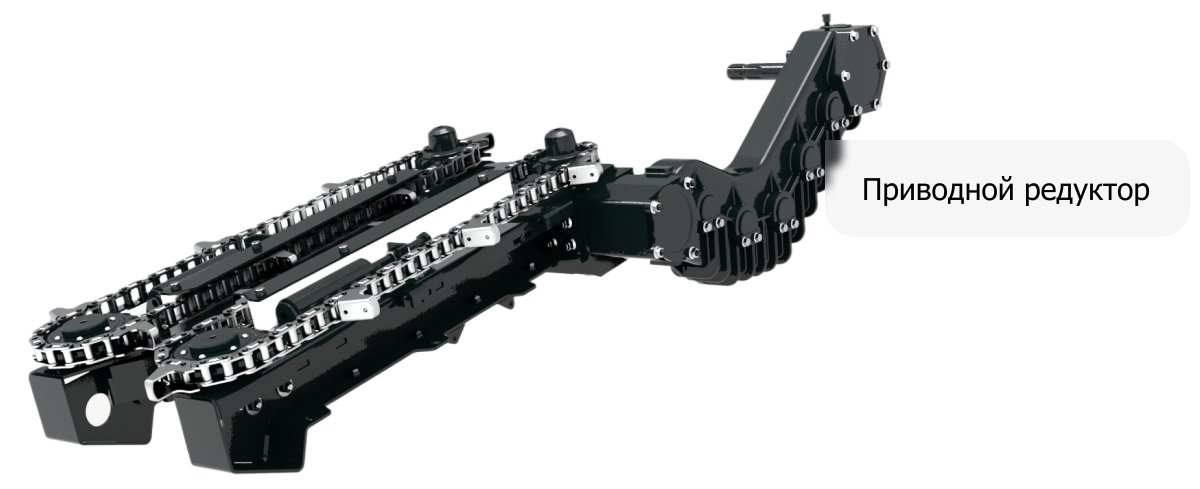

В жатке применён прямой привод русел с помощью надёжных цилиндрических редукторов взамен цепных передач.
Початкоотрывные вальцы русел оснащены режущими ножами в комбинации с рифлёными протягивающими планками, позволяющими надёжно протягивать и измельчать стебли, отделяя и не повреждая початок.
Новые редуктора русел имеют сниженную массу в сравнении с серийными.
Регулировка початкоотрывных пластин производится с помощью гидроцилиндра из кабины комбайна, для визуального контроля за регулировкой пластин на верхнюю балку жатки вынесен указатель.
Для улучшения технологического процесса в руслах жатки применены тяговые цепи со специальными звеньями, имеющими опоры на соседние звенья.

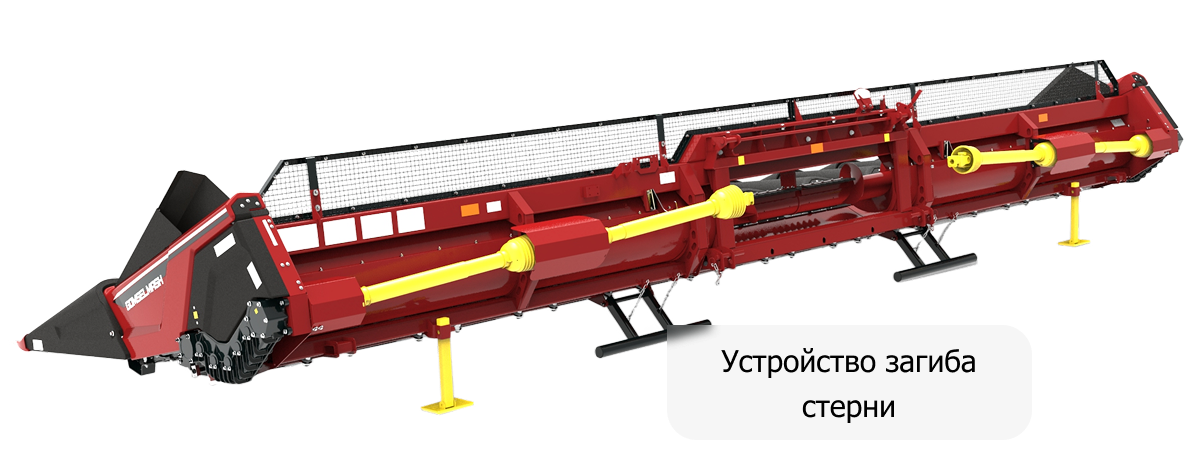

Для предотвращения износа шин комбайна стернёй кукурузы на жатке установлено устройство загиба стерни.
Для улучшения процесса протягивания стеблей и снижения потерь початков угол наклона русел к горизонту уменьшен с 24° до 17°.
Для исключения переброса частиц растительной массы введено сетчатое ограждение над верхней балкой рамы и введён козырёк над шнеком.
Вращение между руслами передаётся с помощью кулачковых муфт вместо цепных муфт, повышая надёжность.
Усовершенствованная конструкция пластиковых кожухов обеспечивает стабильную подачу початков к шнеку жатки.
В конструкции жатки имеется переходная рамка, обеспечивающая возможность агрегатирования жатки с разными зерноуборочными комбайнами.
В конструкции жатки применены приводные карданные валы с кулачковыми предохранительными муфтами и механизмом доворота вилки.
